方形螺母块

方形螺母块-滑块螺母-标准尺寸规格不锈钢M

青岛瑞鑫源是国内从事四方螺母研发生产的厂家之一,十多年来,我司一直专注于铝型材事业的发展,主要从事于方形螺母,青岛方形螺母,山东方形螺母,铝型材方形螺母,铝合金方形螺母

专用紧固件型号一览 咨询电话：158-0655-3603

专用紧固件

解决方案 (3)

  • 种类
  • 特点
  • 规格尺寸
方形螺母块

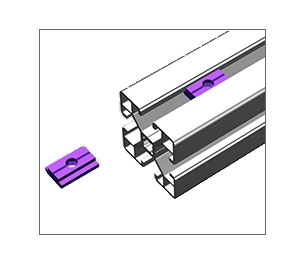

方形螺母块  为预埋型螺母。安装时需要预置到铝型材槽内用于在型材上连接各种配件。由于预埋型，所以在效率方面会有所降低，但方形螺母具有最优良的连接强度和可靠性。适用于大承载的场合。
这一系列现有规格如下：

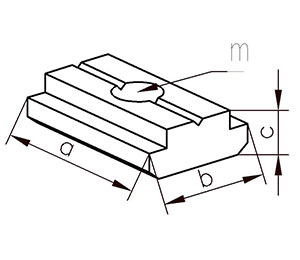

方形螺母块三维图：

方形螺母块
1.a 长度
2.b 宽（槽内宽）
3.c 高度
4.M 配套螺栓型号

槽8 槽10
产品信息

槽型
M/mm
a/mm
b/mm
c/mm
订货编码
文档
30系列
5 16 16 8.4 214.005.016.016
6 16 16 8.4 214.006.016.016
8 16 16 8.4 214.008.016.016





40系列
4 20 20 11 214.004.020.020
5 20 20 11 214.005.020.020
6 20 20 11 214.006.020.020
8 20 20 11 214.008.020.020









45/50系列
5 24 24 11.8 214.005.024.024
6 24 24 11.8 214.006.024.024
8 24 24 11.8 214.008.024.024
10 24 24 11.8 214.010.024.024
