重型积放滚筒输送线

43

标题:重型积放滚筒输送线

行业:箱、包、托盘

  箱、包、托盘等货件的输送,已成为日常应用行业中最为常见的输送物品类型,应用自动化输送线可以使得工作效率更高效,自动化效率更高。

挑战/需求

  各类的箱、包、托盘等货件的输送,散料小物件商品或者不规则的物品,需要放在托盘上,能够输送单件重量很大的物料,或承受较大的冲击载荷。普通的输送线无法承载重量较大的输送物料,否则会造成严重的后果。

解决方案

  重型积放滚筒输送线按照驱动方式可分为:动力滚筒线和无动力滚筒线,按照布置形式可分为水平输送滚筒线、倾斜输送滚筒线、转弯滚筒线,可按照客户的需求进行设计,以满足客户的需求。标准滚筒线内宽度为200、300、400、500、1200mm等,转弯滚筒线标准转弯内半径为600、900、1200mm等,直段滚筒所用的滚筒直径有38、50、60、76、89mm等,可以根据客户的需求进行定制。

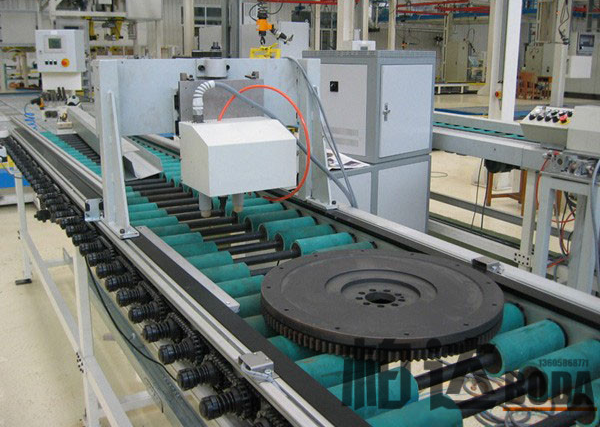

(图1)

效果

  重型积放滚筒输送线之间易于衔接过滤,可用多条滚筒线及其他输送设备或专机组成复杂的物流输送系统,完成多方面的工艺需求。可采用积放滚筒实现物料的堆积输送,他的结构较为简单,可靠性高,使用维护较为便捷。

项目介绍

产品特点

  重型积放滚筒输送线机架是采用铝型材建构而成,动力方式有:减速电机驱动、电动滚筒驱动等形式。传动方式有:单链轮、双链轮、O型皮带、平面摩擦传动带、同步带等。

  积放滚筒与普通滚筒的区别在于驱动齿轮与滚筒体本身的连接方式。普通滚筒采用的是固定式连接,积放滚筒采用的是活动式连接。当积放货物的时候是链轮转,而滚筒体本身不转,普通滚筒的筒体和链轮是固定一体的,故一起转的。由于积放滚筒不转,所以达到积放效果。

重型积放滚筒输送线(图2)

产品选择

  重型积放滚筒输送线对于长度的选择,不同宽度的货物应选适合宽度的滚筒,一般情况下采用输送物+50mm。滚筒的壁厚及轴径选择:

  按照前送物的重量平均分配到接触的漆筒上,计算出每支漆筒的所需承重,从而确定滚筒的壁厚及轴径。

  滚筒材料及表面处理:根据输送环境的不同,确定滚筒所采用的材质和表面处理(碳钢镀锌、不锈钢、发黑还是包胶)。选择滚筒的安装方式:根据整体输送机的具体要求,选择滚筒的安装方式:弹簧压入式,内牙轴式等。对于弯道机的锥形滚筒,其滚面宽度及锥度视货物尺寸和转弯半径而定。

优势

1. 重型积放滚筒输送线在进行运输物料时有着承载能力大,链传动、承载能力大、通用性好,布置方便,对环境的适应性强。

2. 重型积放滚筒输送线可以经常接触油、水以及温度较高的地方进行工作,是最为常用的一种滚筒之一。

3. 重型积放滚筒输送线多用于重载和运转精度高要求高的场合,造价比定轴式高。
